초음파 절단기인 harmonics와의 구분될 수 있는 특징이 궁금합니다.

초음파 절단기(대표적으로 하모닉스)와 양극 전기소작 기구(대표적으로 바이폴라 커팅 포셉)는 모두 지혈과 절제가 가능하다는 점에서 혼동하기 쉽지만, 다음과 같은 특징으로 구분할 수 있습니다.

1. 에너지원과 연결 방식

   • 하모닉스(초음파 절단기)는 초음파 에너지를 발생시키는 전용 초음파 발생 장치(제너레이터)와 연결되어, 기구 내부에서 기계적 진동을 일으킴으로써 조직을 절단·응고합니다. 보통 두껍고 특수한 케이블을 통해 초음파 에너지를 공급받습니다.
   • 바이폴라 기구는 일반 전기소작기(ESU)의 바이폴라 포트에 연결하며, 양쪽 날(팁)이 각각 (+)극과 (–)극 역할을 하여 조직을 사이에 두고 전류가 흐릅니다. 문제 사진에서처럼 2핀짜리 케이블로 연결되며, 양쪽 날 모두에 전기가 흐른다는 특징이 있습니다.

2. 작동 원리

   • 하모닉스는 고주파 전기 대신 초음파 진동(기계적 에너지)으로 조직을 잘라내면서 열을 발생시켜 지혈을 유도합니다. 작동 시 ‘윙~’ 하는 초음파 특유의 소리가 들리는 경우가 많고, 팁이 진동하여 절제 및 응고를 수행합니다.
   • 바이폴라는 두 날 사이로만 전기가 흐르므로 별도의 접지 패드가 필요 없고, 조직의 국소 부위를 집중적으로 응고합니다. 전기 에너지가 직접 전달되므로, 절제와 지혈 시 전기소작 특유의 소리가 날 수 있습니다.

3. 팁(끝부분) 형태 및 외관

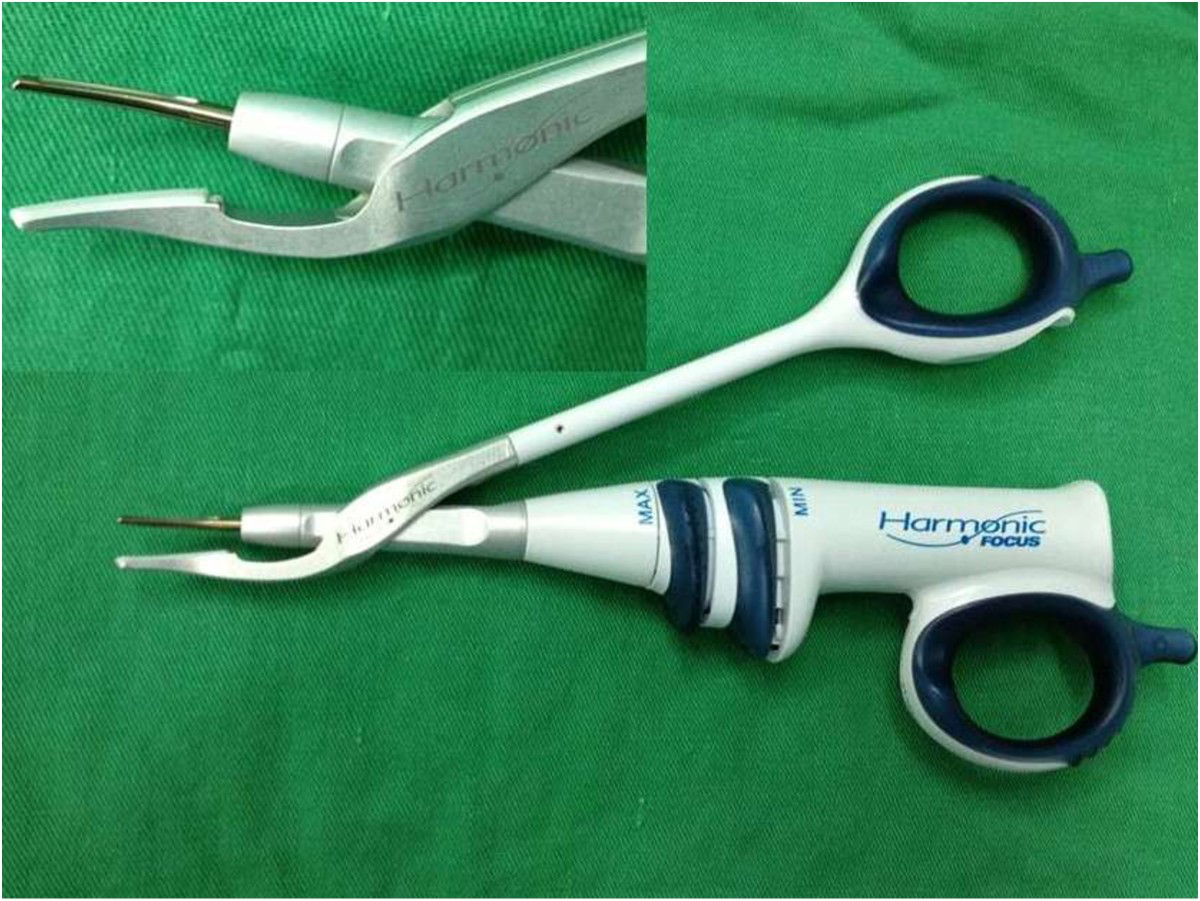

   • 하모닉스는 보통 한쪽 면에 진동판 또는 블레이드가 있고, 이에 맞물리는 고정턱이 있는 형태입니다. 기구 가까운 쪽(핸들 부근)에 초음파 진동을 만드는 트랜스듀서 부분이 두툼하게 위치하는 편입니다.
   • 바이폴라 커팅 포셉은 포셉 형태이며 위아래 두 날 끝부분 모두에 전기가 흐를 수 있도록 절연(絶緣) 설계되어 있습니다. 선택지 3번 사진에서처럼 양쪽 날이 도체로 작동하고, 기구 전체가 절연재로 감싸인 경우가 많습니다.

4. 작업감·열전달 특성

   • 초음파 기구(하모닉스)는 조직을 절단할 때 기계적 진동에 의해 살짝 ‘잘려나가는 느낌’이 있고, 깊은 열손상 범위가 상대적으로 얕은 편입니다.
   • 바이폴라 기구는 전기를 혈관이나 조직에 흘려 지혈·절제를 하므로, 전기 발생 특유의 탄화 현장(조직이 검게 타는 모습)이 보이기도 합니다.

실제 수술장에서 모양만으로 헷갈릴 때에는
• 케이블 연결방식(초음파 제너레이터 전용 케이블 vs. 2핀 바이폴라 연결)
• 작동 음(초음파 특유의 고음 vs. 전기소작음)
• 핸들 부근의 트랜스듀서 유무(하모닉스)
등을 확인하면 구분하는 데 도움이 됩니다.
